三丰轮廓测量仪CV-3100/4100系列
特点：
1.三丰轮廓测量机大幅度提高了驱动速度（X轴：80mm/s，Z2轴：20mm/s），近一步降低了总测量时间。
2.为了在一定时段内维持仪器的直线度规格，三丰公司采用了具有极佳的耐摩擦性及稳定性的高度陶瓷导体

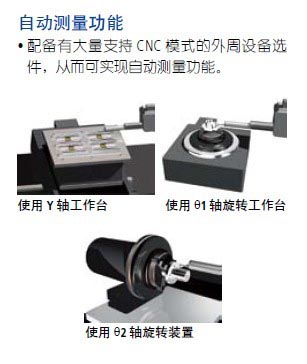

3.大量的外周设备选件支持CNC模式，从而可以很容易实现CNC测量
4.三丰轮廓测量机驱动装置（X轴）和立柱（Z2轴）中集成了高精度线性编码器（Z2轴为ABS型），从而提高了在垂直方向持续自动测量小孔和不易定位工件的重复精度
5.X轴精度：±（0.8+0.01L）um Z1轴精度：±（0.8+I0.5HI/25）um，针对高精度工件的测量所设计
6.CV-4100系列的驱动装置集成了激光全息测微计检测器，在Z轴垂直方向的窄/宽测量范围内，提供卓越的精度和分辨率。
三丰轮廓测量机的技术参数：
|

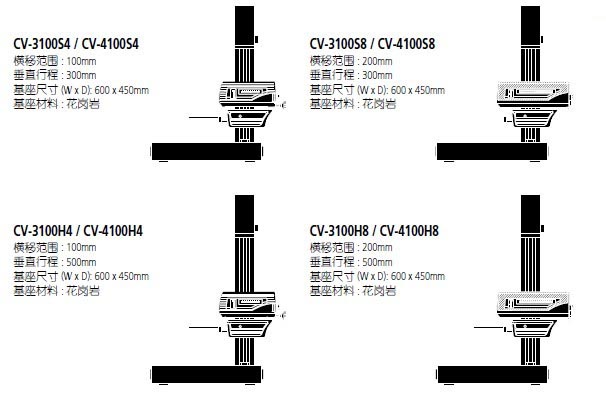

CV-3100S4 |
CV-3100H4 |

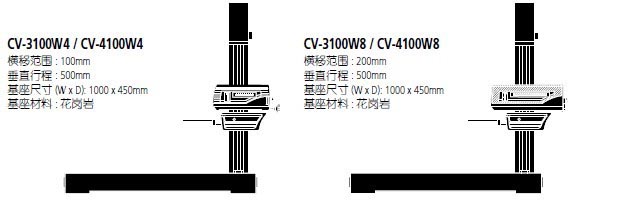

CV-3100W4 |
CV-3100S8 |
CV-3100H8 |
CV-3100W8 |
|
CV-4100S4 |
CV-4100H4 |
CV-4100W4 |
CV-4100S8 |
CV-4100H8 |
CV-4100W8 |
|
测量范围 |
X轴 |
100mm |
200mm |
|
Z轴（检测器） |
±25mm |
|
Z2轴（立柱）移动量 |
300mm |
500mm |
500mm |
300mm |
500mm |
500mm |
|
X轴倾斜范围 |
±45° |
|
标尺 |
X轴 |
光栅尺 |
|
Z1轴（检测器） |
光栅尺（CV-3100系列），激光全息光栅尺（CV-4100系列） |
|
Z2轴（立柱） |
ABS光栅尺 |
|
分辨率 |
X轴 |
0.05цm |
|
Z1轴（检测器） |
0.2цm（CV-3100系列），0.05цm（CV-4100系列） |
|
Z2轴（立柱） |
1цm |
|
驱动速度 |
X轴 |
0-80mm/s和手动 |
|
Z2轴（立柱） |
0-20mm/s和手动 |
|
测量速度 |
0.02-5mm/s |
|
直线度（X轴在水平方向上） |
0.8цm/100mm |
2цm/200mm |
|
指示精度（20℃时）CV-3100系列 |
X轴 |
±（1+0.01L） цm L=驱动长度（mm）
宽范围：2цm/100mm
窄范围：1.25цm/25mm |
±（1+0.02L） цm L=驱动长度（mm）
宽范围：5цm/200mm
窄范围：1.5цm/25mm |
|
Z1轴（检测器） |
±（2+14H/100） цm H:水平位置上的测量高度（mm） |
|
指示精度（20℃时）CV-4100系列 |
X轴 |
±（0.8+0.01L） цm L=驱动长度（mm）
宽范围：1.8цm/100mm
窄范围：1.05цm/25mm |
±（0.8+0.02L） цm L=驱动长度（mm）
宽范围：4.8цm/200mm
窄范围：1.3цm/25mm |
|
Z1轴（检测器） |
±（0.8+10.5Hl/25） цm H:水平位置上的测量高度（mm） |
|
探针上/下动作 |
弧形运动 |
|
测量方向 |
向前/向后 |
|
探针方向 |
向上/向下 |
|
测力 |
30mN |
|
跟踪角度 |
上升：77°，下降：87°（根据表面粗糙度使用标准单切面探针） |
|
探针针尖（标准附件） |
针尖半径：25цm，硬质合金头 |
|
基座尺寸（宽×深） |
600×450mm |
1000×450mm |
600×450mm |
1000×450mm |
|
基座材料 |
花岗岩 |
|
外部尺寸（宽×深×高） |
主机 |
756×482×
966mm |
756×482×
1166mm |
1156×482×
1176mm |
766×482×
966mm |
766×482×
1166mm |
1166×482×
1176mm |
|
控制箱 |
221×344×490mm |
|
遥控箱 |
248×102×62.2mm |
|
重量 |
主机 |
140kg |
150kg |
220kg |
140kg |
150kg |
220kg |
|
控制箱 |
14kg |
|
遥控箱 |
0.9kg |
|
工作温度范围 |
15℃至25℃（校正和测量时段内，温差不超过±1℃） |
|
工作湿度范围 |
20-80%RH（无凝结状态） |
|
保存温度范围 |
-10℃至50℃ |
|
保存湿度范围 |
5-90%RH（无凝结状态） |
|
电源规格 |
100-120V，200-240V±10%，AC50/60HZ |
|
电源消耗（仅主机） |
400W |
三丰轮廓测量机（CV4100系列特别安装了高精度激光全息摄影光栅尺）。有效保证了全部测量范围内的高分辨率和高精度
三丰轮廓测量机的产品特点
·CV-3100 Contracer—Z轴检测装置中的数显标尺确保了总行程为+25mm时分辨率可高达0.0002mm。
·CV-4100系列Contracer—Z轴检测装置中的激光全息光栅尺是一种新型的高精度标尺。它基于衍射
光干涉现象设计，有效保证了全部测量范围内高达0.0005mm的分辨率。
·无需根据记录倍率改变Z轴无分辨率。无序切换范围，有效提高可操作性。
·用于FORMPAKR-1000轮廓分析程序兼容WindowsR95/98/NT4.0/2000操作系统，便于测量。
·可通过外置控制箱进行定位、开始/结束测量、返回以及远程进行其它操作。
·采用陶瓷导轨有效防止摩擦。
·垂直测壁为标准配置，可用于20mm测量探针（996506）和单边切割测量探针（354884）。
