安装5500i电极 ISM二氧化碳电极 二氧化碳校准腔52300400/膜片30034318/O型圈套件30038616
发布者:admin 发布时间:2015/6/4 10:22:38 阅读:3263

1  安装5500i电极和仪表

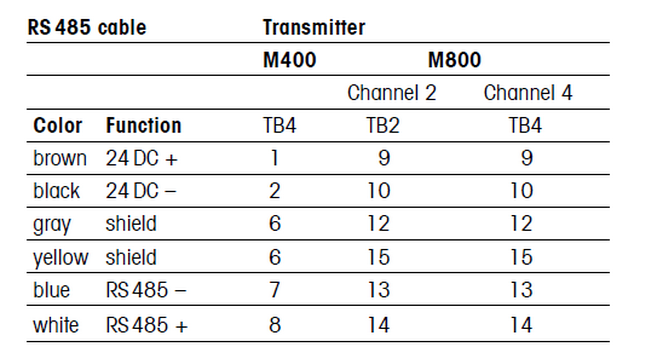

1.1 连接线,如图1;



1.2 设置“啤酒测量”  MENU==>CONFIGURE==>MEASUREMENT==>CO2 Hi==>Drift  control=Auto,  CO2-solub.=for beer保存退出。
1.3 膜片使用时间,智能探头自动计算膜片剩余使用寿命并显示在仪表上,DLI=274Day表示膜片还可以使用274天,膜片DLI=0时候必须更换新膜片。更换完膜片后必须进ISM SETUP内把CIP Cycle limit和SIP Cycle limit都重设一遍。用户还可以在ALARM中进行设置报警提醒。
1.4 检查吹扫气源  吹扫气源要求:40微米过滤,1-2bar,露点低于-10度

2  校准
2.1  每次更换膜片后都必须校准;
2.2  更换膜片方法
a). 探头取下后用干净卫生纸擦干,且整个更换膜片步骤中各部件都要保持干净。
b). 小心的拧下钢套,如图

c). 将新膜片小心的安放在探头热扩散传感器上,如图

d). 小心的拧紧钢保护套,请用手拧到拧不动为止(切勿使用工具)

更换完膜片后必须重置CIP/SIP计数器和DLI时间,再校准后即可使用。
更换完膜片后15分钟后才可进行校准!
每次校准前请检查膜片是否完好。
 2.3 离线标准气体校准方法:  Cal==》CO2 Hi==》1-point==》将探头放入校准流通池52300400中,并通入二氧化碳标气,标气可以使纯净的二氧化碳气体或者是知道浓度的混合气体。==》可以输入氧分压mbar或者hpa单位,取值一般等待20秒后读数变化并且稳定后取值校准。
2.4 在线过程校准方法:  Cal==》CO2 Hi==》process==》取得当前值后 在线取样试验室化验后取得的值输入后进行在线校准

3  更换备件;

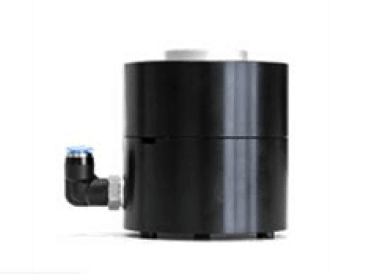

3.1 二氧化碳校准腔(用于离线气体校准)订货号:52300400


3.2 膜片30034318(每年更换2次)或者反复校准不通过也需要更换膜片。DLI为0时也需 要更换膜片。
3.3 O型圈套件30038616(Varivent,内O型圈等)


4  常见报警及故障排除:
4.1 CO2 not reliable  检查空气过滤器是否正常  检查吹扫气排气口是否有气体排出,如果吹扫气口无排气也有可能是探头检测到膜片损坏,自动停止了吹扫气造成的。此时可以更换膜片即可。 检查气源压力是否正常
4.2 Cal out of limit  更换膜片,重新校准,
4.3 ChX TC sensor cut off  温度超过测量范围,TC温度感应损坏,湿度报警
4.4 无吹扫气  在更换膜片和一切检查都正常的情况下,仍无吹扫气,可与售后服务联系并安排邮寄维修。
